อะไหล่ Cold Box Core Shooter คืออะไร?

ความแม่นยำในการผลิตแกนทรายจะกำหนดความแม่นยำของมิติและการตกแต่งพื้นผิวของการหล่อขั้นสุดท้ายในโรงหล่อ เมื่อโรงงานประสบกับความหนาแน่นของแกนที่ไม่สอดคล้องกัน การใช้เรซินมากเกินไป หรือการบ่มที่ไม่สมบูรณ์ ผู้ปฏิบัติงานมักจะรับโทษ อย่างไรก็ตาม ปัญหาเหล่านี้ไม่ค่อยมีสาเหตุมาจากความผิดพลาดของมนุษย์ อาการเหล่านี้คืออาการของส่วนประกอบเครื่องจักรเสื่อมโทรม ระบุไม่ดี หรือล้าสมัยล้มเหลวภายใต้ความเครียดจากการผลิตต่อเนื่อง

การทำความเข้าใจลักษณะทางกายวิภาคที่แน่นอนของ Cold Box Core Shooter ช่วยให้คุณวินิจฉัยปัญหาคอขวดของการผลิตได้อย่างแม่นยำ ด้วยการประเมินสภาพกลไกของแต่ละระบบย่อย วิศวกรโรงหล่อจึงสามารถตัดสินใจโดยใช้ข้อมูลรอบด้านเกี่ยวกับกำหนดการบำรุงรักษาและการเปลี่ยนส่วนประกอบ การตระหนักว่าชิ้นส่วนแต่ละชิ้นมีปฏิสัมพันธ์กันอย่างไรช่วยให้ทีมสามารถประเมินตัวเลือก OEM กับตัวเลือกหลังการขายได้อย่างมีประสิทธิภาพ และปรับค่าใช้จ่ายด้านทุนสำหรับการอัพเกรดตามเป้าหมายหรือโซลูชันที่ออกแบบเอง ซึ่งจะแก้ไขข้อบกพร่องด้านคุณภาพที่เกิดซ้ำอย่างถาวร

ประเด็นสำคัญ

• ความสมบูรณ์ของหัวยิง: หัวยิงและชุดแผ่นเป่าเป็นตัวแปรที่สำคัญที่สุดสำหรับการบดอัดทรายที่สม่ำเสมอและป้องกันข้อบกพร่องของแกนกลาง โดยเฉพาะอย่างยิ่งในรูปทรงแกนกลางที่ซับซ้อน

• ประสิทธิภาพการผลิตก๊าซ: การควบคุมที่แม่นยำในระบบกำเนิดก๊าซและระบบไล่ก๊าซส่งผลโดยตรงต่อเวลาในการบ่ม การใช้เอมีน/ตัวเร่งปฏิกิริยา และการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อม ช่วยลดความเสี่ยงของการบ่มที่ไม่สมบูรณ์

• เศรษฐศาสตร์การสึกหรอของชิ้นส่วน: การประเมินเชิงรุกของชิ้นส่วนที่มีการเสียดสีสูง (หัวฉีด วาล์วระบาย แม็กกาซีนทราย) ช่วยลดเวลาหยุดทำงานโดยไม่ได้วางแผน และลดค่าใช้จ่ายในการดำเนินงานโดยรวม

• ระบบอัตโนมัติและการปรับแต่ง: การปรับปรุงระบบเครื่องกลแบบเดิมด้วย PLC ที่ทันสมัย ​​หรือการลงทุนในเครื่องมือที่ออกแบบตามความต้องการ มอบแนวทาง ROI สูงในการเปลี่ยนแปลงผลผลิตของโรงหล่อโดยไม่ต้องเปลี่ยนเครื่องจักรทั้งหมด

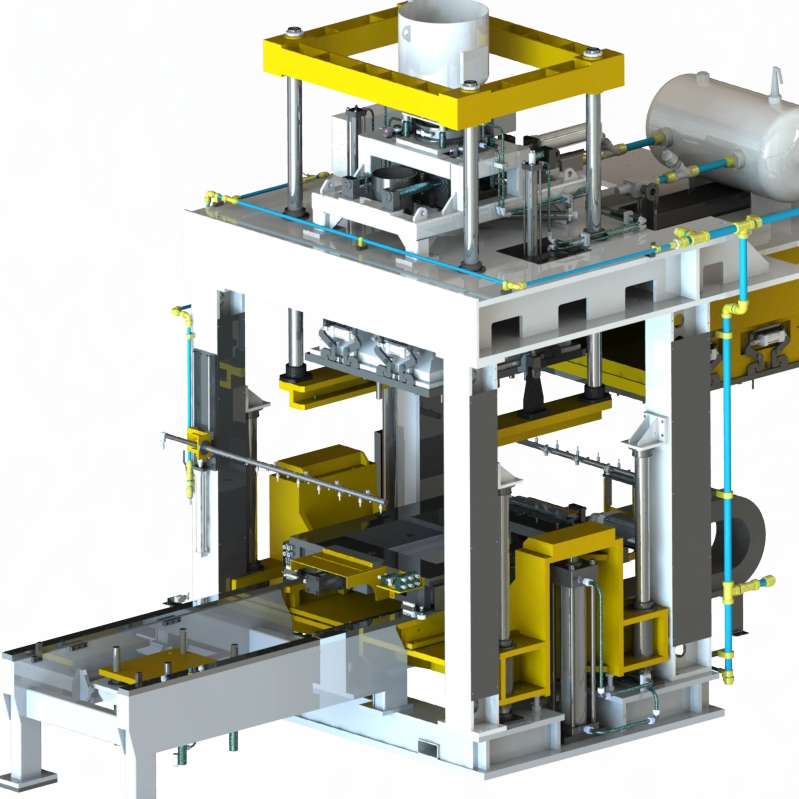

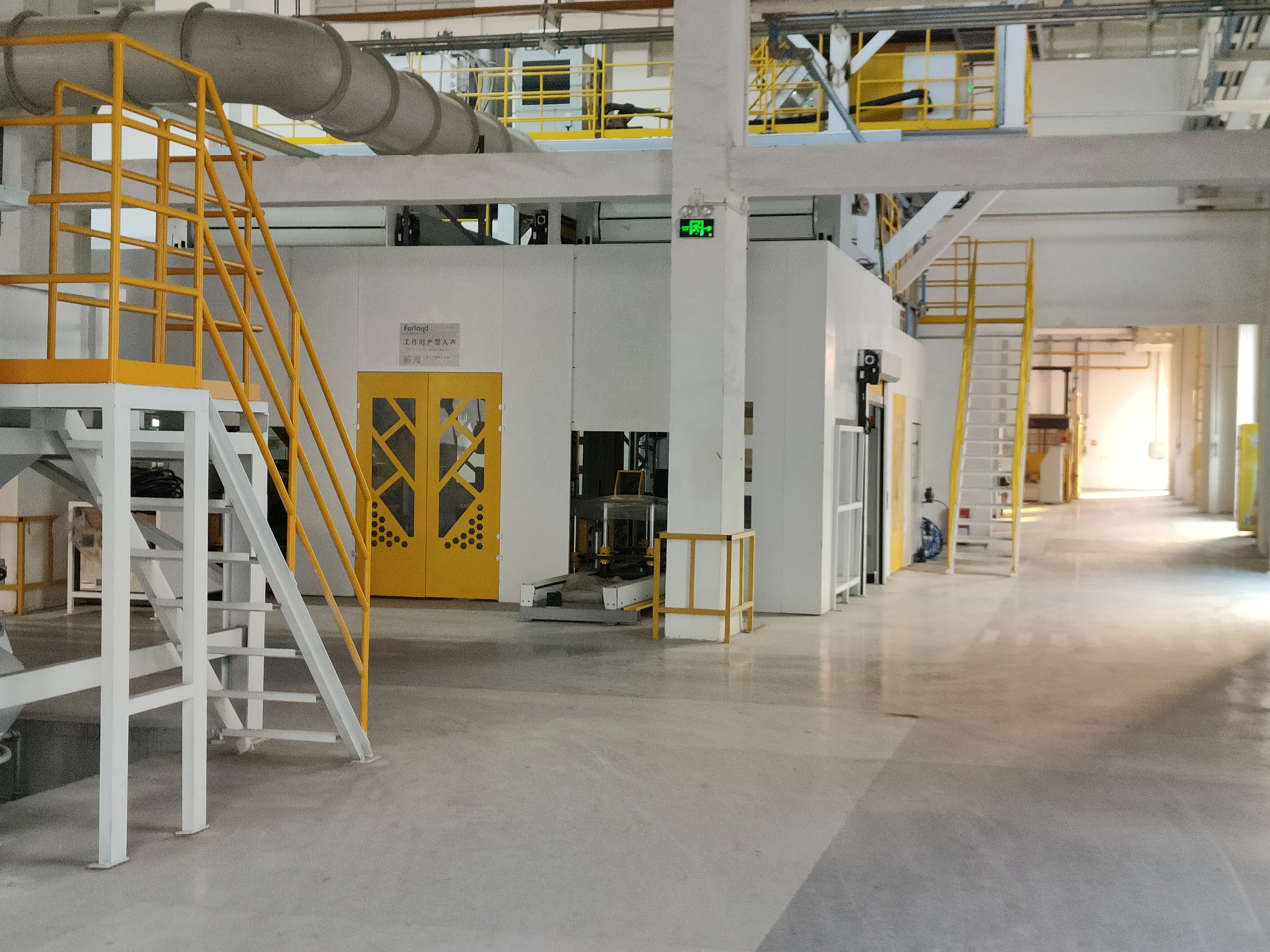

กายวิภาคของ Cold Box Core Shooter: ภาพรวมระบบหลัก

การทำแผนที่วงจรชีวิตของแกนทรายภายในเครื่องจักรเผยให้เห็นลำดับเหตุการณ์ทางกลและทางเคมีที่มีการซิงโครไนซ์กันอย่างมาก ส่วนประกอบทุกชิ้นในห่วงโซ่นี้จะต้องดำเนินการตามกำหนดเวลาและแรงที่แน่นอนเพื่อรักษาการผลิตที่ต่อเนื่อง ลำดับการปฏิบัติงานมาตรฐานเป็นไปตามขั้นตอนที่แตกต่างกันเหล่านี้:

1. การบริโภคและการจัดเตรียม: ส่วนผสมที่แม่นยำของทรายซิลิกา เรซิน และตัวเร่งปฏิกิริยาจะเข้าสู่พื้นที่การจัดเตรียมจากเครื่องผสมเหนือศีรษะ

2. ฟลูอิไดเซชันและการฉีด: เครื่องจะฟลูอิไดซ์และฉีดส่วนผสมนี้ภายใต้แรงดันสูงเข้าไปในช่องกล่องแกนปิด

3. การบ่มด้วยสารเคมี: เครื่องกำเนิดแก๊สแนะนำตัวเร่งปฏิกิริยาที่ระเหยเป็นไอเพื่อรักษาสารยึดเกาะ และทำให้ทรายแข็งตัวเป็นรูปร่างสุดท้าย

4. การไล่ออกและการดีดออก: เครื่องจะไล่ก๊าซที่ตกค้างผ่านระบบไอเสีย และดีดแกนที่เสร็จแล้วออกมาเพื่อการจัดการ

การกำหนดค่าเครื่องจักรจะกำหนดข้อกำหนดเฉพาะของส่วนประกอบและโปรไฟล์การสึกหรอ เครื่องยิงแกนกลางแบบกึ่งอัตโนมัติอาศัยการแทรกแซงด้วยตนเองในการโหลดและขนถ่ายกล่องหลัก อินเตอร์ล็อคนิรภัย กลไกการจับยึดแบบแมนนวล และรางเลื่อนมีการสึกหรอทางกายภาพสูงจากการมีปฏิสัมพันธ์ของผู้ปฏิบัติงานอย่างต่อเนื่อง ระบบอัตโนมัติเต็มรูปแบบทำงานอย่างต่อเนื่อง ทำให้เกิดความเครียดอย่างมากกับวาล์วนิวแมติก ลิมิตสวิตช์ และหมุดดีดตัวอัตโนมัติ รอบการทำงานที่ต่อเนื่องของเครื่องจักรอัตโนมัติช่วยเร่งการเสื่อมสภาพของซีลและหัวฉีดภายใน คุณต้องมีกำหนดการบำรุงรักษาเชิงคาดการณ์ที่เข้มงวดเพื่อให้ทำงานได้อย่างมีประสิทธิภาพ

ระบบที่มีประสิทธิภาพสูงตรงตามเกณฑ์ความสำเร็จที่เข้มงวดในทุกขั้นตอนการปฏิบัติงาน การเชื่อมทรายในถังพักน้อยที่สุดช่วยให้มั่นใจได้ถึงการไหลของวัสดุอย่างต่อเนื่อง การจ่ายตามปริมาตรที่แน่นอนช่วยป้องกันการสิ้นเปลืองวัสดุและรักษาน้ำหนักแกนให้สม่ำเสมอ การกระจายตัวของก๊าซที่เหมาะสมรับประกันความต้านทานแรงดึงที่สม่ำเสมอทั่วทั้งแกน การหนีบอย่างเข้มงวดป้องกันการบิดเบือนของมิติในระหว่างขั้นตอนการฉีดแรงดันสูง

เพื่อประเมินและบำรุงรักษาเครื่องจักรเหล่านี้อย่างมีประสิทธิภาพ เราแบ่งสถาปัตยกรรมออกเป็นโซนการปฏิบัติงานที่แตกต่างกันสี่โซน:

• การเตรียมทรายและการจัดส่ง

• กลไกการยิง

• การบ่มและการควบคุมแก๊ส

• เครื่องมือและระบบอัตโนมัติ

ระบบเตรียมและจัดส่งทราย

นิตยสารทรายและถังผสม

ถังผสมทำหน้าที่เป็นสภาพแวดล้อมการรับและจัดเตรียมเบื้องต้นสำหรับทรายซิลิกา เรซิน และตัวเร่งปฏิกิริยาที่เตรียมไว้ หน้าที่หลักของมันคือการรักษาความสามารถในการไหลของส่วนผสม ในขณะเดียวกันก็ป้องกันการบ่มหรือแยกตัวประสานออกจากเม็ดทรายก่อนเวลาอันควร ฮอปเปอร์จะต้องมีปริมาตรเพียงพอที่จะจ่ายรอบการยิงต่อเนื่อง โดยไม่ทำให้ส่วนผสมของทรายหนักอัดแน่นตามน้ำหนักของมันเอง

การออกแบบที่หลากหลายในฮอปเปอร์ส่งผลโดยตรงต่อการเปลี่ยนแปลงการไหลของวัสดุ การออกแบบทรงกรวยเป็นแบบมาตรฐาน แต่มักประสบปัญหารูหนู สิ่งนี้เกิดขึ้นเมื่อทรายเกาะติดกับผนังที่ทำมุมและมีเพียงเสากลางเท่านั้นที่ไหลลงด้านล่าง เหลือวัสดุนิ่งไว้ด้านข้างซึ่งจะแข็งตัวและแข็งตัวในที่สุด การออกแบบทรงกระบอกที่มีก้นปั่นป่วนหรือมุมระบายที่ชันมากขึ้นช่วยให้การไหลของมวลสม่ำเสมอมากขึ้น ช่วยให้มั่นใจว่าห้องยิงปืนจะได้รับทรายในปริมาณที่สม่ำเสมอในทุกรอบ

การประเมินประสิทธิภาพของฮอปเปอร์จำเป็นต้องตรวจสอบพื้นผิวภายใน ส่วนผสมของทรายซิลิกามีฤทธิ์กัดกร่อนสูงและมีความเหนียวทางเคมี ผนังเหล็กเปลือยสลายตัวอย่างรวดเร็ว นำไปสู่การเชื่อมทรายอย่างรุนแรงและการไหลหยุดชะงัก การใช้สารเคลือบภายใน เช่น เทฟลอนหรือโพลีเอทิลีนน้ำหนักโมเลกุลสูงพิเศษ (UHMW) กับทุกส่วนที่สัมผัสกับส่วนผสมจะช่วยลดค่าสัมประสิทธิ์การเสียดสี การเคลือบเหล่านี้ป้องกันการยึดเกาะ ช่วยให้การขนย้ายวัสดุเป็นไปอย่างราบรื่น และปกป้องเหล็กที่อยู่ด้านล่างจากการเสียดสีอย่างรวดเร็ว

วาล์วปล่อยและการควบคุมการไหล

การควบคุมการหยดของส่วนผสมทรายจากถังบรรจุเข้าไปในห้องยิงต้องอาศัยวาล์วระบายที่แข็งแกร่ง วาล์วปีกผีเสื้อใช้จานหมุนเพื่อเปิดและปิดเส้นทางการไหล มีการเคลื่อนไหวที่รวดเร็วแต่ทำให้ขอบแผ่นดิสก์เกิดการเสียดสีอย่างต่อเนื่อง วาล์วบีบใช้ปลอกยางยืดหยุ่นที่บีบอัดเพื่อหยุดการไหล โดยให้เส้นทางที่ไม่มีสิ่งกีดขวางเมื่อเปิด แต่จำเป็นต้องเปลี่ยนปลอกบ่อยครั้ง ประตูบานเลื่อนทำงานโดยการขับเคลื่อนแผ่นเหล็กผ่านช่องเปิด วิธีนี้สามารถตัดผ่านเสาทรายได้อย่างมีประสิทธิภาพ แต่จะติดขัดได้ง่ายหากเม็ดทรายแทรกซึมเข้าไปในรางนำทาง

ลักษณะการเสียดสีของทรายซิลิกาทำให้เกิดการสึกหรออย่างรุนแรงและความเสี่ยงในการบำรุงรักษาสำหรับส่วนประกอบควบคุมการไหลทั้งหมด เมื่อทรายไหลผ่านซีลวาล์ว มันจะทำหน้าที่เหมือนกระดาษทราย โดยจะกัดกร่อนเกณฑ์ความคลาดเคลื่อนที่จำเป็นในการรักษาซีลที่แน่นหนาอย่างช้าๆ เมื่อวาล์วระบายไม่สามารถปิดผนึกอย่างสมบูรณ์ รอบการยิงที่ตามมาจะบังคับให้อากาศอัดกลับเข้าไปในฮอปเปอร์ สิ่งนี้ทำให้เกิดแรงดันรั่วและการบดอัดแกนอ่อน การใช้แผ่นเหล็กชุบแข็งหรือตัววาล์วบุโพลียูรีเทนช่วยยืดอายุการใช้งานของส่วนประกอบและรักษาความสมบูรณ์ของแรงกดในลำดับการยิง

การบำรุงรักษาวาล์วระบายเป็นประจำควรรวมถึง:

• การตรวจสอบปลอกยางในวาล์วบีบด้วยสายตารายสัปดาห์เพื่อดูว่ามีการแตกร้าวหรือบางลงหรือไม่

• การสอบเทียบรายเดือนของตัวกระตุ้นนิวแมติกส์ที่ขับเคลื่อนประตูสไลด์เพื่อให้แน่ใจว่าปิดสนิท

• การเปลี่ยนซีลขอบนอกของวาล์วปีกผีเสื้อทุกไตรมาสเพื่อป้องกันการระเบิด

กลไกการยิง: ความแม่นยำและการควบคุมแรงกด

การประกอบหัวยิง

หัวยิงคือหัวใจเชิงกลของตัวเครื่อง หน้าที่หลักคือเพิ่มแรงดันให้กับส่วนผสมทรายที่จัดฉากแล้วฉีดเข้าไปในช่องเครื่องมือ เมื่อวาล์วยิงเปิด อากาศอัดปริมาณมหาศาลจะทำให้ทรายไหลผ่านแผ่นเป่าและเข้าไปในกล่องแกนกลาง ความเร็วและความสม่ำเสมอของแรงดันนี้จะกำหนดพลังงานจลน์ที่ถ่ายโอนไปยังเม็ดทราย

ความจุของปริมาตรหัวยิงและเวลาตอบสนองของวาล์วไอเสียส่งผลโดยตรงต่อความหนาแน่นของแกนกลางและความสมบูรณ์ของโครงสร้าง หากปริมาตรหัวน้อยเกินไปสำหรับกล่องแกน ทรายจะไม่แน่น ส่งผลให้เกิดแกนอ่อนที่พังระหว่างการหยิบจับ ในทางกลับกัน วาล์วไอเสียจะต้องระบายแรงดันตกค้างทันทีหลังจากเติมช่องระบายอากาศแล้ว วาล์วไอเสียที่เชื่องช้าปล่อยให้กล่องหลักได้รับแรงดันนานเกินไป ส่งผลให้ทรายกลายเป็นเส้นแยกและทำให้เกิดแสงวาบ

ผู้ปฏิบัติงานจะต้องสร้างสมดุลระหว่างการแลกเปลี่ยนทางแนวคิดระหว่างแรงกดดันในการยิงและการสึกหรอของอุปกรณ์ แรงดันการยิงสูง โดยทั่วไปจะอยู่ระหว่าง 3 ถึง 6 บาร์ ทำให้ได้การบดอัดที่เหนือกว่า คุณต้องใช้สิ่งนี้เพื่อขับทรายเข้าไปในสันลึกและรูปทรงที่ซับซ้อน อย่างไรก็ตาม แรงดันที่มากเกินไปจะเร่งให้เกิดการสึกหรอบนพื้นผิวกล่องแกนกลาง และเพิ่มความเสี่ยงที่ทรายจะถูกพัดผ่านที่เส้นแยก การปรับหัวยิงให้เหมาะสมนั้นเกี่ยวข้องกับการปรับแรงดันให้เหลือน้อยที่สุดที่จำเป็นสำหรับการบดอัดแบบเต็ม ซึ่งจะช่วยรักษาอายุการใช้งานของเครื่องมือ

แผ่นเป่าและหัวฉีด

แผ่นเป่าทำหน้าที่เป็นส่วนต่อระหว่างหัวยิงกับกล่องแกนกลาง ข้อกำหนดทางเทคนิคสำหรับแผ่นเป่าจำเป็นต้องมีรูปแบบรูที่แน่นอนและการวางแนวหัวฉีดที่แม่นยำเพื่อให้ตรงกับช่องฉีดของเครื่องมือ แผ่นจะต้องทนต่อแรงกดลงอันมหาศาลของระบบจับยึดในขณะที่ต้านทานการกัดกร่อนของทรายฟลูอิไดซ์

แผ่นเป่าที่ออกแบบเป็นพิเศษและการกำหนดค่าหัวฉีดแบบพิเศษช่วยแก้ปัญหาความท้าทายทางเทคนิคเฉพาะเมื่อผลิตแกนที่มีความซับซ้อนสูง การวางตำแหน่งหัวฉีดแบบมาตรฐานมักจะไม่สามารถเติมส่วนที่สลับซับซ้อนได้ ด้วยการแมปหัวฉีดที่ใหญ่กว่ากับส่วนแกนที่หนา และหัวฉีดที่เล็กกว่าซึ่งกำหนดทิศทางไปยังพื้นที่บางหรือจำกัด วิศวกรจะควบคุมความเร็วการไหลของทรายและป้องกันช่องว่างในผลิตภัณฑ์ขั้นสุดท้าย

การเลือกใช้วัสดุสำหรับหัวฉีดจะกำหนดอายุการใช้งานและความสามารถในการซีล

การใช้งานจริงของการบำรุงรักษาหัวฉีดส่งผลกระทบอย่างมากต่อความประหยัดในการผลิต หัวฉีดที่สึกหรอทำให้คมตัดบนแกนมีความคมชัดต่ำ มีจุดอ่อนเฉพาะจุด และเพิ่มอัตราของเสียได้อย่างมาก การสร้างความถี่ในการเปลี่ยนที่เข้มงวดโดยพิจารณาจากจำนวนรอบมากกว่าความล้มเหลวในการมองเห็น จะช่วยป้องกันการลดคุณภาพเหล่านี้และรักษาเอาต์พุตของโรงหล่อให้สม่ำเสมอ

ระบบการบ่มและการสร้างก๊าซ

หน่วยกำเนิดก๊าซ

กระบวนการบ่มกล่องเย็นอาศัยการจัดการทางเคมีที่แม่นยำของตัวเร่งปฏิกิริยา ซึ่งโดยทั่วไปคือก๊าซเอมีนหรือซัลเฟอร์ไดออกไซด์ (SO2) หน่วยกำเนิดก๊าซจะรับตัวเร่งปฏิกิริยาของเหลว ระเหยให้หมด และจ่ายลงในกล่องหลัก ตัวเร่งปฏิกิริยาของเหลวจะต้องได้รับความร้อนและผสมกับก๊าซตัวพา ซึ่งโดยปกติจะเป็นอากาศอัดหรือไนโตรเจน เพื่อสร้างไอสม่ำเสมอที่จะแทรกซึมเมทริกซ์ทรายที่ถูกบดอัด

การประเมินเครื่องกำเนิดก๊าซจำเป็นต้องประเมินความสามารถในการส่งปริมาณตัวเร่งปฏิกิริยาที่แม่นยำและทำซ้ำได้ ขณะเดียวกันก็รักษาอุณหภูมิของการกลายเป็นไอให้สม่ำเสมอ หากอุณหภูมิลดลง ตัวเร่งปฏิกิริยาจะยังคงอยู่ในสถานะหยดของเหลว หยดเหล่านี้ทำให้เกิดการบ่มมากเกินไปเฉพาะจุด ทิ้งคราบเรซินจำนวนมากไว้บนเครื่องมือ ในขณะที่พื้นที่อื่นๆ ของแกนกลางยังคงไม่แข็งตัวและอ่อนแอ

เทคโนโลยีการกระจายก๊าซขั้นสูงช่วยแก้ปัญหาความท้าทายทางเทคนิคทั่วไปของการบ่มที่ไม่สมบูรณ์ในส่วนแกนกลางที่สลับซับซ้อน ด้วยการใช้วาล์วสัดส่วนและตัวควบคุมการไหลของมวล เครื่องกำเนิดไฟฟ้าสมัยใหม่จะปรับความเข้มข้นของก๊าซแบบไดนามิกในระหว่างรอบการบ่ม เพื่อให้แน่ใจว่าไอระเหยจะไปถึงช่องที่ลึกที่สุดของกล่องหลักก่อนที่ก๊าซตัวพาจะไหลผ่านเส้นทางที่มีความต้านทานน้อยที่สุด

เครื่องกำเนิดก๊าซที่มีประสิทธิภาพทำหน้าที่เป็นปัจจัยหลักที่มีอิทธิพลต่อมูลค่าหลักสำหรับโรงหล่อทั้งหมด เอมีนและตัวเร่งปฏิกิริยาเฉพาะเป็นวัสดุสิ้นเปลืองที่มีราคาแพง ด้วยการปรับกระบวนการระเหยและจ่ายสารให้เหมาะสม เครื่องกำเนิดไฟฟ้าประสิทธิภาพสูงจึงลดการใช้ตัวเร่งปฏิกิริยาได้อย่างมาก ช่วยขจัดอันตรายต่อสิ่งแวดล้อมจากการปล่อยแก๊สมากเกินไป และลดระยะเวลารอบโดยรวมให้สั้นลงโดยการเร่งระยะการบ่ม

การล้างและท่อไอเสีย

หลังจากการฉีดแก๊ส เครื่องจะเริ่มต้นวงจรการไล่ลมร้อน กลไกของกระบวนการเกี่ยวข้องกับการบังคับลมร้อนที่มีปริมาตรสูงและความดันต่ำผ่านหัวฉีดแผ่นเป่าเดียวกัน การชะล้างนี้จะผลักตัวเร่งปฏิกิริยาที่ใช้งานอยู่อย่างสมบูรณ์ผ่านเมทริกซ์ทราย เพื่อให้แน่ใจว่าปฏิกิริยาทางเคมีกับเรซินจะสมบูรณ์ จากนั้นจะถ่ายก๊าซที่ตกค้างทั้งหมดออกจากกล่องแกนกลาง โดยทั่วไปอากาศไล่อากาศจะถูกให้ความร้อนระหว่าง 80°C ถึง 100°C เพื่อป้องกันไม่ให้เอมีนที่ระเหยกลายเป็นไอกลับกลายเป็นของเหลวภายในเครื่องมือ

ระบบไอเสียทำหน้าที่เป็นส่วนประกอบด้านสิ่งแวดล้อมและความปลอดภัยที่สำคัญ ก๊าซเอมีนที่ไม่ทำปฏิกิริยาเป็นพิษและมีฤทธิ์กัดกร่อนสูง ท่อไอเสียจะจับก๊าซที่ถูกชะล้างแล้วส่งไปยังระบบเครื่องฟอกกรด เครื่องฟอกจะทำให้สารเคมีเป็นกลางก่อนที่จะระบายออกสู่ชั้นบรรยากาศ การบำรุงรักษาท่อที่ป้องกันการรั่วและการกัดกร่อนจะช่วยปกป้องผู้ปฏิบัติงานจากการสัมผัส และช่วยให้มั่นใจได้ว่าโรงงานจะตรงตามมาตรฐานการปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมที่เข้มงวด

การใช้เครื่องมือ การหนีบ และการรวมกล่องแกน

โครงฐาน ท่อ และกระบอกสูบหนีบ

โครงฐานเป็นรากฐานทางโครงสร้างสำหรับ Cold Box Core Shooter ทั้งหมด ข้อกำหนดด้านโครงสร้างกำหนดโครงสร้างเหล็กหนักที่มีความแข็งแกร่งสูง ซึ่งสามารถดูดซับพลังงานจลน์ที่รุนแรงที่เกิดขึ้นระหว่างกระบวนการถ่ายภาพได้ หากเฟรมงอได้แม้แต่เศษเสี้ยวมิลลิเมตรภายใต้แรงกด กล่องแกนจะแยกออกจากกัน ส่งผลให้เกิดเศษแกนและอุปกรณ์เสียหาย

ท่อไฮดรอลิกและนิวแมติกสร้างระบบประสาทของเครื่องจักร ท่อแรงดันสูง ท่อร่วมเหล็ก และอุปกรณ์สำหรับงานหนักช่วยรักษาจังหวะเวลาของเครื่องจักรและความปลอดภัยในการปฏิบัติงานได้อย่างแม่นยำ การสูญเสียแรงดันไฮดรอลิกกะทันหันเนื่องจากข้อต่อขาดในระหว่างรอบการยิงทำให้เกิดความเสียหายร้ายแรงต่อเครื่องมือ ต้องมีการตรวจสอบท่อเหล่านี้เป็นประจำเพื่อดูการสึกหรอ การเสื่อมสภาพจากความร้อน และการกำหนดเส้นทางที่ปลอดภัย

กลไกการหนีบช่วยยึดกล่องแกนกลางให้แน่นเข้าด้วยกันในระหว่างการยิงด้วยแรงดันสูง กระบอกไฮดรอลิกมีแรงจับยึดจำนวนมากและไม่มั่นคง ทำให้เหมาะสำหรับเครื่องมือขนาดใหญ่หรือซับซ้อนที่ต้องการความแข็งแกร่งสูงสุด กระบอกสูบนิวแมติกให้ความเร็วในการสั่งงานที่รวดเร็วกว่าสำหรับกล่องหลักที่มีขนาดเล็ก แต่จะถูกบีบอัดเล็กน้อยภายใต้แรงกดดันในการยิงที่รุนแรง แรงจับยึดที่เพียงพอเป็นสิ่งสำคัญ แรงดันที่ไม่เพียงพอจะทำให้ส่วนผสมของทรายแยกเครื่องมือออกจากกัน ทำให้เกิดแฟลชที่ต้องใช้การเจียรด้วยมือราคาแพงในการถอดออก

กล่องหลักและกลไกการดีดออก

การผสานรวมเครื่องมือจะกำหนดวิธีที่เครื่องจักรเชื่อมต่อกับกล่องแกน แท่นวางเครื่องจักรต้องรองรับการออกแบบโรงหล่อแบบกำหนดเอง โดยใช้โครงยึดมาตรฐานหรือระบบแม่เหล็กที่เปลี่ยนแปลงอย่างรวดเร็ว การจัดตำแหน่งที่แม่นยำระหว่างแผ่นเป่าของเครื่องและพอร์ตไอดีของกล่องหลัก ช่วยให้การถ่ายโอนทรายเป็นไปอย่างราบรื่นโดยไม่เกิดความปั่นป่วนหรือการสูญเสียแรงดัน

การระบายอากาศที่เหมาะสมภายในกล่องหลักก็มีความสำคัญไม่แพ้กัน ช่องระบายอากาศช่วยให้ก๊าซพาหะและอากาศที่ถูกแทนที่หลบหนีออกไปในขณะที่ดักจับเม็ดทราย ช่องระบายอากาศที่อุดตันจะสร้างแรงดันต้าน ป้องกันไม่ให้ทรายเข้ามาเต็มโพรง และนำไปสู่แกนที่อ่อนนุ่มและใช้งานไม่ได้ ผู้ปฏิบัติงานต้องตรวจสอบและทำความสะอาดช่องระบายอากาศเหล่านี้เป็นประจำ

เมื่อแกนแข็งตัวแล้ว ระบบดีดออกจะดึงแกนออกจากเครื่องมืออย่างปลอดภัย หมุดดีดตัวแบบกลไกหรือแบบนิวแมติกดันแกนออกจากช่อง หมุดเหล่านี้จะต้องทำงานพร้อมกันและด้วยแรงที่สมดุล แรงกดในการดีดออกที่ไม่สม่ำเสมอทำให้แกนทรายแข็งแตกหักหรือเกิดการบิดเบี้ยวของมิติ ทำให้ไม่มีประโยชน์สำหรับกระบวนการหล่อขั้นสุดท้าย

ระบบควบคุมและระบบอัตโนมัติ

PLC และอุปกรณ์ไฟฟ้า

การปรับปรุงอุปกรณ์โรงหล่อให้ทันสมัยได้ผลักดันการเปลี่ยนแปลงโดยสิ้นเชิงจากแผงรีเลย์ลอจิกที่ล้าสมัยไปเป็นตัวควบคุมลอจิกแบบตั้งโปรแกรมได้ (PLC) ขั้นสูงที่จับคู่กับหน้าจอสัมผัส HMI ที่ใช้งานง่าย PLC สมัยใหม่ประมวลผลอินพุตนับพันต่อวินาที ช่วยให้สามารถปรับเวลาวาล์ว การควบคุมแรงดัน และอินเตอร์ล็อคด้านความปลอดภัยได้ในเสี้ยววินาที การควบคุมแบบดิจิทัลนี้ช่วยลดความล่าช้าทางกลไกที่เกี่ยวข้องกับระบบไฟฟ้าแบบเก่า

การรวมเซ็นเซอร์ให้การตอบสนองแบบวงปิดที่จำเป็นสำหรับการผลิตที่มีความแม่นยำ ทรานสดิวเซอร์แรงดันจะตรวจสอบแรงที่แน่นอนภายในหัวยิง ลิมิตสวิตช์ตรวจสอบตำแหน่งที่แน่นอนของกระบอกจับยึด เซ็นเซอร์อุณหภูมิช่วยให้แน่ใจว่าเครื่องกำเนิดก๊าซรักษาความร้อนจากการระเหยได้อย่างเหมาะสม หากเซ็นเซอร์ตรวจพบความเบี่ยงเบนไปจากพารามิเตอร์ที่ตั้งโปรแกรมไว้ PLC จะหยุดวงจรก่อนที่จะสร้างแกนที่ชำรุด

การประเมินความสามารถในการปรับขนาดของระบบควบคุมเหล่านี้เกี่ยวข้องกับการประเมินการเชื่อมต่อ PLC สมัยใหม่ผสานรวมเข้ากับระบบการดำเนินการผลิต (MES) ที่กว้างขึ้นได้อย่างง่ายดาย การผสานรวมนี้ช่วยให้ผู้จัดการโรงหล่อสามารถติดตามข้อมูลแบบเรียลไทม์ ตรวจสอบความเบี่ยงเบนของรอบเวลา ทำงานร่วมกับซอฟต์แวร์จำลองการหล่อ และใช้กำหนดการบำรุงรักษาเชิงคาดการณ์ตามรอบเครื่องจักรจริง แทนที่จะประมาณการตามปฏิทิน

การประเมินชิ้นส่วน Cold Box Core Shooter เพื่อการเปลี่ยนหรืออัปเกรด

การวินิจฉัยความล้มเหลวของชิ้นส่วนต้องใช้กรอบงานที่มีโครงสร้างโดยอิงตามตัวชี้วัดประสิทธิภาพสู่ผลลัพธ์ ด้วยการวิเคราะห์ข้อบกพร่องหลักที่เฉพาะเจาะจง ทีมบำรุงรักษาจะติดตามปัญหากลับไปยังส่วนประกอบที่ล้มเหลว ตัวอย่างเช่น แกนอ่อนอย่างสม่ำเสมอมักบ่งชี้ว่าแรงดันการยิงต่ำเกิดจากวาล์วไอเสียสึกหรอหรือการซีลหัวยิงที่เสื่อมคุณภาพ การปรากฏของแฟลชตามแนวเส้นแยกจะชี้โดยตรงไปยังแรงจับยึดที่ไม่เพียงพอหรือโครงฐานที่โค้งงอ ทรายที่ไม่มีการบ่มเฉพาะจุดบ่งชี้ว่าการกระจายตัวของก๊าซไม่ดี โดยต้องมีการตรวจสอบเครื่องกำเนิดก๊าซและท่อไล่อากาศ

เมื่อทำการแก้ไขปัญหาประสิทธิภาพของเครื่อง ให้ทำตามลำดับการวินิจฉัยนี้:

1. ระบุข้อบกพร่อง: แยกว่าปัญหาเป็นมิติ (แฟลช การบิดงอ) หรือโครงสร้าง (จุดอ่อน การแตกหัก)

2. ตรวจสอบการจ่ายลม: ตรวจสอบว่าสายการบินหลักให้แรงดันสม่ำเสมอโดยไม่ลดลงระหว่างรอบการยิง

3. ตรวจสอบซีล: ตรวจสอบโอริงของแผ่นเป่าและปลอกวาล์วระบายว่ามีการสึกหรอจากการเสียดสีหรือไม่

4. ตรวจสอบการไหลของตัวเร่งปฏิกิริยา: ตรวจสอบให้แน่ใจว่าเครื่องกำเนิดก๊าซรักษาอุณหภูมิการกลายเป็นไอที่ถูกต้อง และตัวควบคุมการไหลของมวลบันทึกปริมาณที่เหมาะสม

เมื่อทำการเปลี่ยนส่วนประกอบ โรงหล่อจะต้องชั่งน้ำหนักทางเลือกในการจัดหาอย่างเป็นกลาง ตารางต่อไปนี้สรุปข้อดีเชิงเปรียบเทียบของชิ้นส่วน OEM, อะไหล่หลังการขาย และชิ้นส่วนสั่งทำพิเศษ:

การยกเครื่องส่วนประกอบหลักมีความเสี่ยงในการดำเนินการโดยธรรมชาติ การเปลี่ยนเครื่องกำเนิดก๊าซหรือการอัพเกรดแผง PLC จำเป็นต้องหยุดการทำงานของเครื่องจักรอย่างมาก เพื่อลดความเสี่ยงเหล่านี้ โรงหล่อควรวางแผนกลยุทธ์การอัพเกรดเป็นระยะๆ ในระหว่างการปิดซ่อมบำรุงตามกำหนดการ การประกอบล่วงหน้าและการทดสอบแท่นเป่าแบบกำหนดเองหรือท่อร่วมนิวแมติกก่อนที่จะทำให้เครื่องจักรออฟไลน์ ช่วยให้มั่นใจได้ว่าจะสามารถกลับมาใช้กำลังการผลิตเต็มประสิทธิภาพได้อย่างรวดเร็ว

บทสรุป

• ดำเนินการตรวจสอบเครื่องจักรที่ครอบคลุมโดยเน้นที่รูปแบบการสึกหรอของแผ่นเป่า หัวฉีด และวาล์วระบาย เพื่อสร้างพื้นฐานสำหรับการเปลี่ยน

• บันทึกความเบี่ยงเบนของรอบเวลาและแรงดันลดลงทุกวันเพื่อระบุความล้มเหลวของซีลไฮดรอลิกหรือนิวแมติกก่อนที่จะทำให้เกิดการหยุดทำงานที่รุนแรง

• ปรับเทียบเครื่องกำเนิดก๊าซและระบบไล่ก๊าซทุกเดือนเพื่อป้องกันการลำเลียงตัวเร่งปฏิกิริยาของเหลวและลดการใช้สารเคมีที่มีราคาแพง

• ปรึกษากับวิศวกรเครื่องมือเพื่อระบุแผ่นเป่าและหัวฉีดแบบกำหนดทิศทางสำหรับกล่องหลักที่กำลังประสบปัญหาอัตราของเสียสูง

คำถามที่พบบ่อย

ถาม: ฟังก์ชั่นของหัวยิงในตัวยิงแกนแบบ Cold Box คืออะไร?

ตอบ: หัวยิงจะเพิ่มแรงดันให้กับส่วนผสมของทรายและเรซินที่จัดฉากไว้โดยใช้ลมอัดที่มีปริมาณมาก มันทำให้ทรายกลายเป็นของเหลวและฉีดผ่านแผ่นเป่าเข้าไปในกล่องหลัก ซึ่งให้พลังงานจลน์ที่จำเป็นในการอัดทรายให้แน่นเป็นรูปทรงเครื่องมือที่ซับซ้อน

ถาม: ควรเปลี่ยนแผ่นเป่าและหัวฉีดบ่อยแค่ไหน?

ตอบ: ความถี่ในการเปลี่ยนขึ้นอยู่กับจำนวนรอบและการเสียดสีของส่วนผสมทรายทั้งหมด หัวฉีดเหล็กมาตรฐานจำเป็นต้องเปลี่ยนทุกๆ สองสามสัปดาห์ในสภาพแวดล้อมที่มีการผลิตสูง ในขณะที่โลหะผสมชุบแข็งจะมีอายุการใช้งานนานกว่า เปลี่ยนทันทีเมื่อการสึกหรอภายในทำให้การไหลของทรายเปลี่ยนแปลงหรือทำให้ขอบของแกนไม่คมชัด

ถาม: อะไรทำให้เกิดการบ่มที่ไม่สมบูรณ์ในการผลิตแกนกล่องเย็นที่ซับซ้อน

ตอบ: การบ่มที่ไม่สมบูรณ์มักเกิดจากการกระจายตัวของก๊าซไม่ดี อุณหภูมิการกลายเป็นไอในเครื่องกำเนิดแก๊สต่ำ หรือแรงดันไล่อากาศไม่เพียงพอ หากตัวเร่งปฏิกิริยายังคงอยู่ในสถานะของเหลวหรือช่องก๊าซตัวพาผ่านเส้นทางที่มีความต้านทานน้อยที่สุด ส่วนแกนกลางที่ลึกหรือซับซ้อนจะไม่แข็งตัว

ถาม: วัสดุใดเหมาะที่สุดสำหรับหัวฉีดแบบแกนยิงแบบกล่องเย็น

ตอบ: เหล็กชุบแข็งหรือโลหะผสมพิเศษเหมาะที่สุดในการต้านทานการเสียดสีอย่างรุนแรงของทรายซิลิกา หัวฉีดโพลียูรีเทนหรือปลายยางมักใช้เนื่องจากสร้างการปิดผนึกที่เหนือกว่าและป้องกันการรั่วซึมกับกล่องแกนกลาง แม้ว่าจะเสื่อมสภาพเร็วขึ้นจากการสัมผัสสารเคมีต่อก๊าซที่บ่มก็ตาม

ถาม: เครื่องกำเนิดก๊าซส่งผลต่อคุณภาพและต้นทุนโดยรวมอย่างไร

ตอบ: เครื่องกำเนิดก๊าซที่มีประสิทธิภาพสูงจะทำให้ตัวเร่งปฏิกิริยาระเหยกลายเป็นไออย่างสมบูรณ์และกำหนดปริมาณได้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงความแข็งแรงของแกนที่สม่ำเสมอ ป้องกันการสะสมของเรซินที่เหนียวบนเครื่องมือ ลดการใช้ก๊าซเอมีนราคาแพงได้อย่างมาก และลดระยะเวลารอบการผลิตโดยรวมให้สั้นลง

ถาม: ฉันสามารถติดตั้งระบบควบคุม PLC สมัยใหม่เข้ากับ Cold Box Core Shooter แบบกึ่งอัตโนมัติรุ่นเก่าได้หรือไม่

ก. ใช่. การปรับปรุงเครื่องจักรรุ่นเก่าด้วย PLC และหน้าจอสัมผัส HMI ที่ทันสมัยถือเป็นการอัพเกรดทั่วไปและมีประสิทธิภาพสูง โดยจะมาแทนที่รีเลย์เชิงกลที่ไม่น่าเชื่อถือด้วยการควบคุมแบบดิจิทัล ช่วยให้สามารถรวมเซ็นเซอร์ได้อย่างแม่นยำ ควบคุมแรงดันได้ดีขึ้น และตรวจติดตามวงจรแบบเรียลไทม์โดยไม่ต้องซื้อเครื่องจักรใหม่ทั้งหมด

ถาม: เหตุใดแรงจับยึดจึงมีความสำคัญในระหว่างกระบวนการยิงแกนกลาง

ตอบ: การฉีดทรายด้วยแรงดันสูงจะสร้างพลังงานจลน์มหาศาลซึ่งพยายามทำให้กล่องแกนกลางแยกออกจากกัน แรงจับยึดแบบไฮดรอลิกหรือนิวแมติกที่เพียงพอช่วยยึดเครื่องมือให้ปิดสนิท การยึดจับที่ไม่เพียงพอจะทำให้ทรายหลุดออกจากโพรง ทำให้เกิดแสงแฟลชที่ทำลายแกนกลาง
